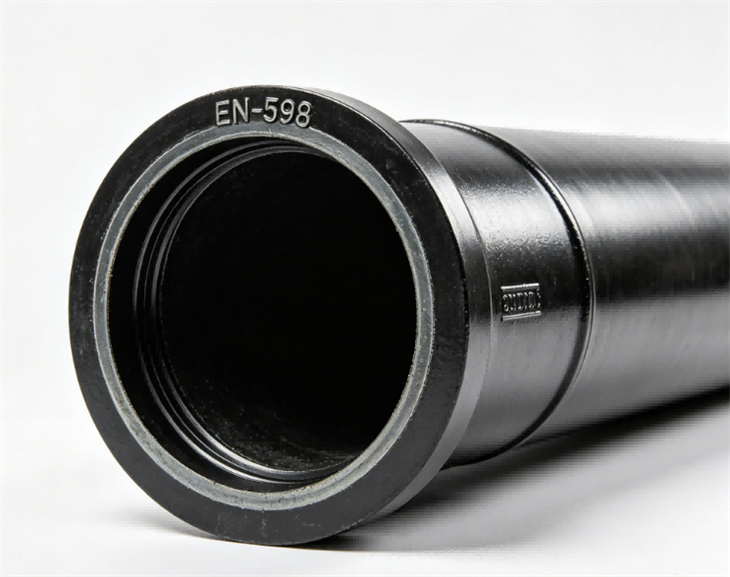

EN 598 сертифицирани тръби от сферографитен чугун за отпадни води и канализационни системи. Киселинно{2}}устойчивото покритие и -устойчивото на корозия покритие се справят със сероводород и агресивни химикали.
Основни технически спецификации
| Артикул | Спецификация |
|---|---|
| Тип тръба | Центробежно лята тръба от сферографитен чугун |
| Стандартен | EN 598 (Приложения за канализация и отпадъчни води) |
| Номинален размер | DN80 – DN2000 |
| Рейтинг на налягането | PN6 / PN10 / PN16 / PN25 |
| Дебелина на стената | K9 (стандартен) / K10 / K12 |
| Дължина | 6 метра стандарт |
| Тип на ставата | Гъвкаво натискане (тип T- или тип K-) |
| Вътрешна подплата | Високоалуминиев циментов разтвор (HAC) / полиуретан (PU) |
| Външно покритие | Цинк + битум / епоксид / полиетиленов ръкав |
| Материал на уплътнението | EPDM (одобрен за отпадъчни води) |
Характеристики на продукта
EN 598 Средства за сертифициране, създадени за отпадъчни води
Този стандарт е специално за канализационни системи. Не всички тръби от сферографитен чугун отговарят на него. EN 598 изисква специални облицовки и покрития, които са устойчиви на химикали в отпадъчни води. Получавате тръба, предназначена за работата.
Циментова облицовка с високо съдържание на алуминий се бори с киселинната атака
Канализацията произвежда сярна киселина от газ сероводород. Стандартният циментов разтвор се разпада в киселина. Високоалуминиевият цимент (HAC) е устойчив на киселинна атака. Вашата тръба остава защитена десетилетия.
Опция за полиуретанова облицовка за абразивна утайка
Пясък и пясък в канализацията износват облицовките. Подплатата от полиуретан (PU) е изключително твърда и гладка. Устойчив е на абразия от песъчинки. Също така е устойчив на киселини и мазнини. Изберете PU за помпени станции и захранващи мрежи.
Приложение и обхват
Гравитационна канализационна мрежа – Тръби с голям диаметър, които текат гравитационно. Без вътрешно налягане. Гъвкавите съединения следват профила на изкопа.
Силови водопроводи (повдигащи се водопроводи) – Тръби под налягане от помпени станции до пречиствателни станции. Номиналните стойности PN16 и PN25 отговарят на изходното налягане на помпата.
Смукателна и нагнетателна помпена станция – Тръби преди и след канализационните помпи. Фланцовите съединения позволяват лесно отстраняване на помпата.
Вакуумни канализационни системи – Тръби под отрицателно налягане. Гумените уплътнения уплътняват както навътре, така и навън.
Тръбопроводи за оттичане на септични ями – Тръби с малък диаметър от септични ями до дренажни полета. Устойчив на корозия за септични химикали.
Тръбопроводи за промишлени отпадъчни води – Фабрични отпадъчни води с химикали, висока температура или абразиви. Изберете специални облицовки за вашите специфични отпадъци.
Съответствие на материалите и стандартите
| Компонент | EN 598 Материал | Нашият материал | Защо за отпадъчни води |
|---|---|---|---|
| Степен на желязо | 400/15 или 420/12 | EN-GJS-400-15 | Същото като EN 545, доказано |
| Вътрешна подплата HAC | Високоалуминиев цимент | Ciment Fondu или еквивалент | Устойчив на киселина от H2S |
| Вътрешна подплата PU | Полиуретанов еластомер | 2 мм дебелина | Устойчив на абразия |
| Външно покритие | Цинк + битум | Минимум 200 g/m² цинк | Жертвена защита |
| Външен ръкав | PE ръкав | Тръба с дебелина 0,2 мм | Физическа бариера за H2S |
| Уплътнение | EPDM или NBR | EPDM (клас за отпадъчни води) | Устойчив на химикали в канализацията |
Опционални конфигурации
EPDM уплътнения (качество за отпадни води) – включено по едно на съединение. Налични резервни уплътнения. Устойчив на химикали в канализацията.
Лубрикант за съвместно сглобяване – на водна-основа, нет-токсично. Безопасен за работниците и околната среда.
Полиуретанова облицовка (PU) – За абразивни утайки и помпени станции с дебелина . 2 mm. Изключително твърда и гладка.
Полиетиленов ръкав – външна защита от корозия. Плъзга се през тръбата. Свива се плътно от топлина. Отлична H2S бариера.
Фитинги (EN 598) – Колени, тройници, редуктори, празни фланци. Същата HAC облицовка и външно покритие като тръбите.
Ограничени фуги – За ограничаване на тягата при завои без бетонни блокове. Механична заключваща система.
Тестване на производителността
Тест за хидростатично налягане (EN 598, точка 9.2) – Тествайте всяка тръба до 1,5x номинално налягане. Задръжте за 10 секунди. Не се допуска изтичане или изпотяване. Тестваме до 1,8x за допълнителна безопасност.
Тест за якост на опън (EN 598, точка 8.2.2) – Проба от всяка отливка. Трябва да постигне 400 MPa и 12% минимално удължение (15% за клас 400/15). Нашите тръби надхвърлят това.
Тест за твърдост (EN 598, точка 8.2.3) – твърдост по Бринел под 230 HB. Нашите тръби 180-210 HB.
Микроструктура (EN 598, точка 8.2.4) – Нодуларност на графит минимум 80%. Нашият процес постига 90%+.
Химически тест за облицовка на HAC – Проверете високото съдържание на алуминий. Изисква се минимум 40% Al2O3.
Дебелина на облицовката (EN 598 Приложение C) – Минимална дебелина по DN. Ние надвишаваме минимумите EN 598.
