Решения с голям диаметър
Тръба от сферографитен чугун с голям-диаметър, проектирана за пренос на вода под високо{1}}налягане, водопроводи за сурова вода и големи инфраструктурни проекти. Предлага се с гъвкави съединения с натискане-или системи със задържани съединения за взискателни условия на монтаж.
Характеристики на продукта
Възможности за производство с-голям диаметър: Специализирана производствена линия с възможност за центробежно леене на тръби до DN2600, отговаряща на изискванията на основната инфраструктура за пренос на вода.
Ефективност при високо-налягане: Налични са множество класове на налягане до PN35, което позволява приложение в преносни мрежи с висок-напор и гравитационно-захранвани системи със значителни промени в надморската височина.
Гъвкавост на системите за свързване: Опциите включват фуги тип T-натискане-за стандартен вкопан монтаж, фуги тип K-задържане за-устойчиви на натиск приложения и само-системи за закотвяне за методи за монтаж без изкопи.
Структурна здравина и устойчивост на удар: Металургията на сферографитен чугун осигурява превъзходни механични свойства в сравнение с алтернативните материали за тръби с голям-диаметър, с присъща устойчивост на ударни натоварвания и скокове на налягане.
Външна защита от корозия: епоксидно-свързано покритие (минимум 300 микрона) или богат на цинк-грунд с епоксидно покритие съгласно ISO 8179, осигуряващо удължен експлоатационен живот при агресивни почвени условия.

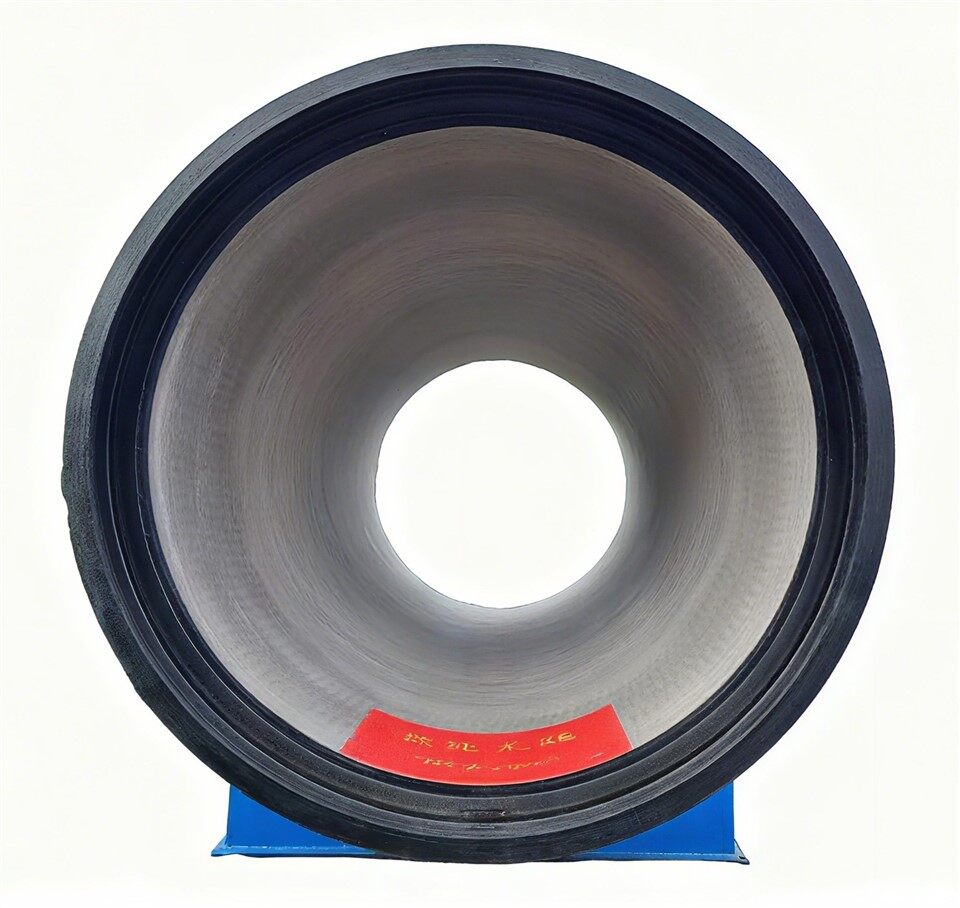

Вътрешна облицовка: Високоефективна облицовка от циментова замазка съгласно ISO 4179 осигурява устойчива хидравлична ефективност и защита на качеството на водата.
Издръжливост при тежки-натоварвания: Проектиран с подсилена геометрия на муфата и възможности за повдигане, за да поеме значителното тегло на тръбни секции с голям-диаметър по време на транспортиране и монтаж.
Ключови приложения
Общински ВиК системи
Транспортирайте питейната вода безопасно. Разпределяйте надеждно водата за гасене на пожар.
01
Канализационни мрежи
Преместете ефикасно промишлените отпадни води. Устойчиви напълно на химическа корозия.
02
Минни операции
Справя се перфектно с транспортирането на тор. Издържа лесно на абразивни материали.
03
Електрически централи
Ефективно циркулирайте охлаждащата вода. Поддържа надеждно топлинни операции.
04
Проекти за напояване
Доставяйте селскостопанска вода последователно. Обслужват големи земеделски площи.
05

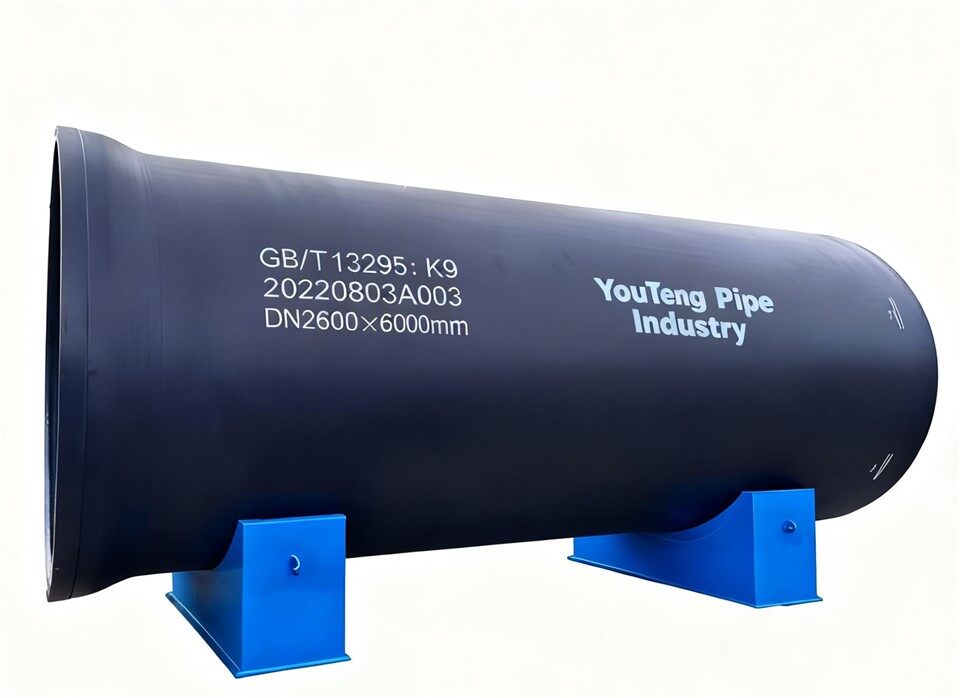

Таблица с параметрите на продукта
|
Параметър |
Спецификация |
|
Име на продукта |
Тръба от сферографитен чугун |
|
Диапазон на размерите (DN) |
DN1600 - DN2600 |
|
Материал |
Ковък чугун |
|
Тип на ставата |
T-Тип / K-Тип / Фланец |
|
Стандартна дължина |
6 метра |
|
Клас на налягане |
K9 / C25 / C30 |
|
Вътрешна подплата |
Циментов разтвор |
|
Външно покритие |
Цинк-алуминий + битум |
|
Стандартен |
GB/T 26081, ISO 2531 |
|
Максимално налягане |
2,5 MPa |
Съвместимост на медиите
Подходящ за питейна вода, сурова вода, пречистена канализация и промишлена охлаждаща вода. За агресивни среди или специализирани приложения се предлагат алтернативни вътрешни облицовки като епоксид или полиуретан.
Гарантиране на качеството

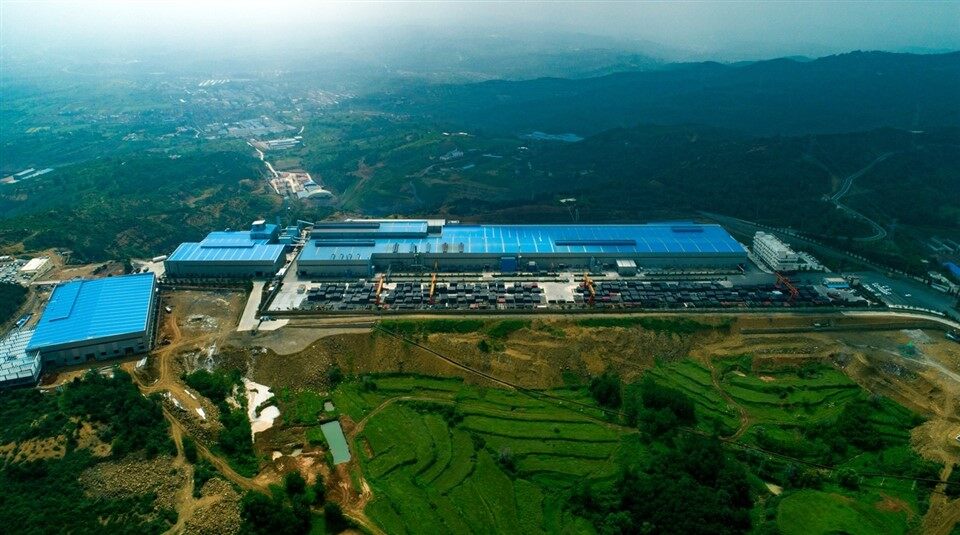

Нашата фабрика обхваща 300 акра. Ние наемаме 800 квалифицирани работници. Нашият екип включва 20 мениджъра. Разполагаме с 36 качествени специалисти. Нашата инвестиция надхвърля 600 милиона юана. Притежаваме множество сертификати. Всички продукти отговарят на строги стандарти.
Материали
Тяло на тръбата: сферографитен чугун клас EN-GJS-400-15 или EN-GJS-450-10 (ISO 1083 / ASTM A536)
Уплътнение: EPDM (одобрено за питейна вода) за съединения тип T- и тип K-
Компоненти на ограничителя (ако е приложимо): заключващи сегменти от неръждаема стомана SS304 или SS316
Външно покритие: епоксидна-свързана с топене (FBE) съгласно ISO 8179 или богат на цинк-грунд с епоксидно горно покритие
Вътрешна облицовка: циментова замазка по ISO 4179 / EN 545
Тестване на производителността
Изпитване за хидростатично налягане: Всяка дължина на тръбата е подложена на фабричен тест за налягане съгласно изискванията на ISO 2531 / EN 545, с изпитвателно налягане 1,5 пъти номиналното налягане
Проверка на механичните свойства: Тестване на якост на опън, граница на провлачване и удължение на партида за проверка на съответствието с ISO 1083
Анализ на микроструктурата: Металографско изследване за потвърждаване на процента нодуларност и графитната структура
Проверка на покритието: Откриване на празнина, измерване на дебелината и тестване на адхезията за външни покрития
Гарантиране на качеството
Проверка на облицовката: Проверка на дебелината, оценка на покритието на повърхността и тестване на адхезията за облицовка от циментов разтвор
Тестване на целостта на фугите: Сглобяване и тестване под налягане на фугиращи системи за проверка на ефективността на уплътняване
Инспекция-от трета страна: Предлага се при поискване от SGS, BV или агенции за инспекция,-посочени от клиента
Проследяемост на материала: EN 10204 Сертификация тип 3.1, предоставена за всяка производствена партида
